Dans nos développements de solides, nous sommes amenés à tracer
les droites et génératrices qui nous permettent d'établir
l'épure nécessaire au développement .
Ces droites sont souvent nécessaires à la conformation du solide
(pliage,cambrage par exemple) ce qui fait que nous pouvons donc avoir 2 solutions
- soit le tracé se situe à l'intérieur du solide après formage
- soit le tracé se situe à l'extérieur du solide après formage
Il est prudent de faire attention lors de développements non symétriques , pas toujours très simple de savoir si celui-ci correspond à notre souhait, nous allons donc utiliser la méthode du "petit bonhomme" nom donné par l'auteur.
Nous avons choisi deux exemples pour montrer le principe
Choix du tracé intérieur
| Nous

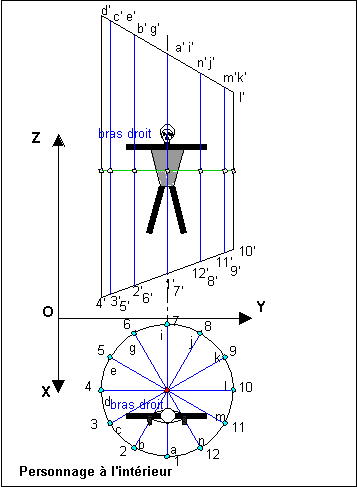

plaçons notre observateur " petit bonhomme" à l'intérieur
du solide ( cylindre dans l'exemple) la tête vers la section "alphabétique" et
les pieds vers la section "chiffrée" dans la projection
frontale*, ce qui fait qu'en projection horizontale, nous voyons la tête
de l'observateur regardant la génératrice( 1- a) , la génératrice
( 2- b) est située du coté de son bras droit * De préférence notre observateur ( en position verticale) sera placé sur la projection du solide en VG dans le cas des surfaces cylindriques , prismatiques |
 |
 |
Dans

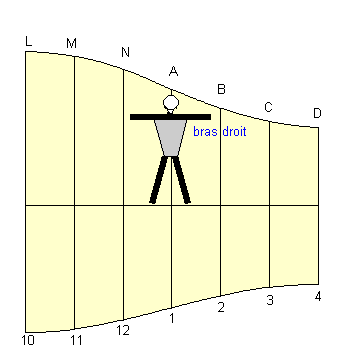

le développement, nous positionnons noter observateur face à la
génératrice ( 1 A ) la tête vers la transformée
de la courbe "alphabétique" et les pieds vers la transformée
de la courbe "chiffrée". La génératrice
( 2 B) doit être située vers le bras droit de l'observateur Notre tracé est dit "Intérieur " Attention lorsque le développement offre u axe de symétrie nous ne risquons pas de former une pièce symétrique à celle de l'épure (cas de cet exemple) |
| Nous

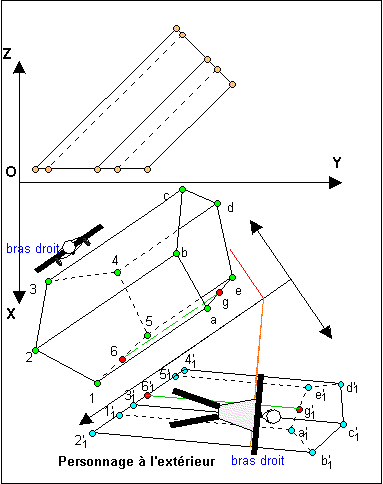

plaçons notre observateur " petit bonhomme" à l'extérieur
du solide ( prisme dans l'exemple) la tête vers la section "alphabétique" et
les pieds vers la section "chiffrée" dans la nouvelle
projection frontale*,( ce qui fait qu'en projection horizontale, nous
voyons la tête de l'observateur regardant la génératrice(
3- c) , la génératrice ( 2- b) est située du coté de
son bras droit * De préférence notre observateur ( en position verticale) sera placé sur la projection du solide en VG dans le cas des surfaces cylindriques , prismatiques |
 |
 |
Dans
le développement, nous positionnons notre observateur face à la
génératrice ( 3 E ) la tête vers la transformée
de la section "alphabétique" et les pieds vers la transformée
de la section "chiffrée". La génératrice
( 2 B) doit être située vers le bras droit de l'observateur Notre tracé est dit "Extérieur " Attention lorsque le développement offre un axe de symétrie nous ne risquons pas de former une pièce symétrique à celle de l'épure ( pas le cas dans cet exemple) |
